产品特点
通用型激光拉丝模具打孔机是针对于中孔及大孔/特大孔的拉丝模具孔径加工而设计，采用高功率激光器及专利四轴切割加工系统，实现了镜面级光洁度，针对大孔的加工特点优化加工方式，实现了超高一致性，高效率加工。可加工所有常见不透明拉丝模具材料，及陶瓷/氮化硅等硬脆材料。打孔范围涵盖广泛，孔径从0.1毫米至数十毫米均可，高效高质。
1.专利4轴切割加工法【专利种类：实用新型专利；专利号：ZL202020436225.2】，大大提高了大孔加工速度，确保孔型的直线度要求，孔型精准；
2.专有的去除碳化层功能，后续处理简单，省工省时；
3.专用的大孔加工软件，实现镜面级的加工光洁度，突破传统认知；
4.精度运动系统，实现高度的批量加工一致性。
型号Model | LC-X100-1064-Z4 | LC-X200-1064-Z4 | LC-X300-1064-Z4 |
激光功率laser power | 100W | 200W | 300W |
激光频率Laser frequency | 1-2000K | 1-3000K | 1-3000K |
光斑直径Spot diameter | 20μm | 20μm | 20μm |
冷却方式Cooling mode | Air cooling | Air cooling | Air cooling |
电力要求Power demand | 单相AC220V/50Hz | 单相AC220V/50Hz | 单相AC220V/50Hz |
设备功率Equipment power | 500W | 800W | 1100W |
适合打孔范围 | 0.1-5.0MM | 0.15-10MM | 0.2-50MM |
整机重量Whole machine weight | 600KG | ||
激光波长Wavelength | 1064nm | ||
定位观测系统Positioning Observation System | 激光同路成像显微镜 | ||
环境要求Environmental requirements | 无振动，无干扰源，温度25℃±5℃，湿度<70% | ||
转台类型 Turntable type | 精密空气悬浮转台，转速连续无级可调 | ||

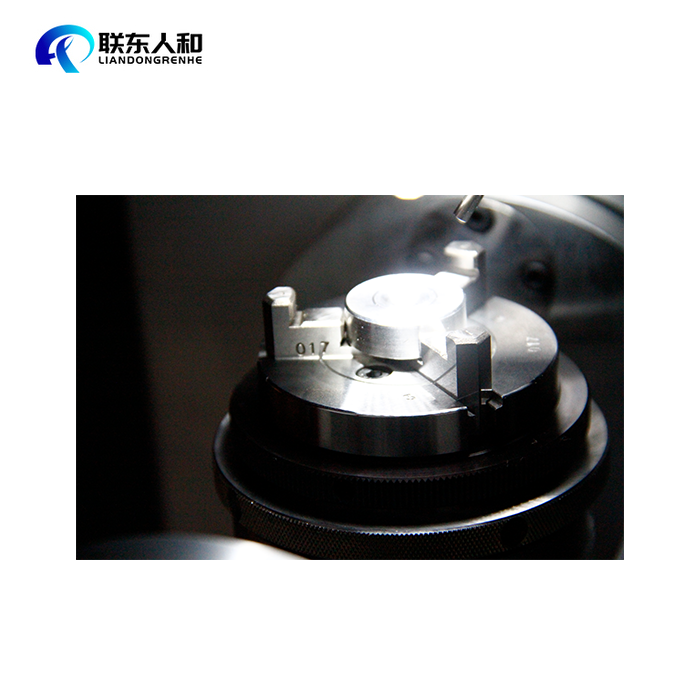

装卡方式 Card loading mode | 自定心三爪转台 | ||
尺寸和重量 Size and weight | 80*80*170CM 600KG | ||
排尘功耗Dust removal power consumption | 550W | ||
工作台参数 | |||
