【神匠子】精密微丝激光拉丝模具打孔机LCWG
产品特点
精密微丝专用型拉丝模具打孔机，是针对于超精细金属丝线模具的加工专用设备，适用于微丝行业苛刻级使用要求，最小孔径可达到0.01毫米，主要针对天然金刚石和单晶金刚石的打孔应用，能够满足高端用户对孔型圆度及光洁度等的苛刻要求。
1.专利线性激光变频技术【专利种类：发明专利；专利号：ZL201610289706.3】，能够避免中心过烧造成的孔型难以控制的难题，实现大角度压缩区，完美呈现设定孔型；
2.专用微丝孔型设置软件，最多可以实现9段角度设置，用以实现复杂孔型的设计，可实现曲面内壁孔型；
3.天然大理石结构，避免振动及温度波动对加工一致性的影响，确保精密稳定的批量化生产；
4.专用高精度转台及运动结构实现最高1μm的精度控制。

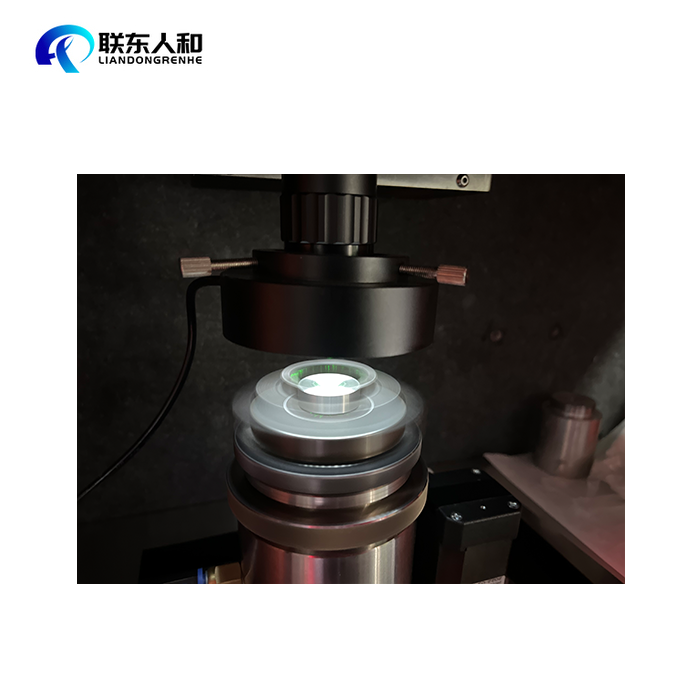

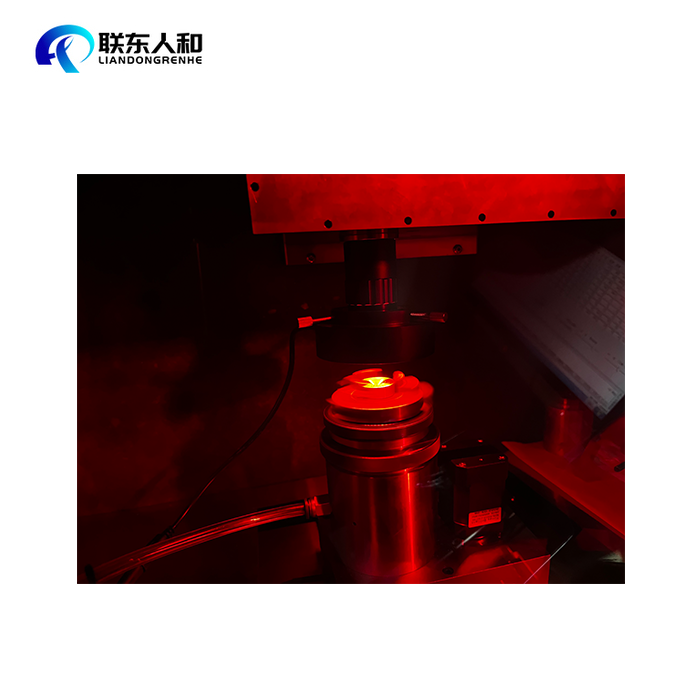

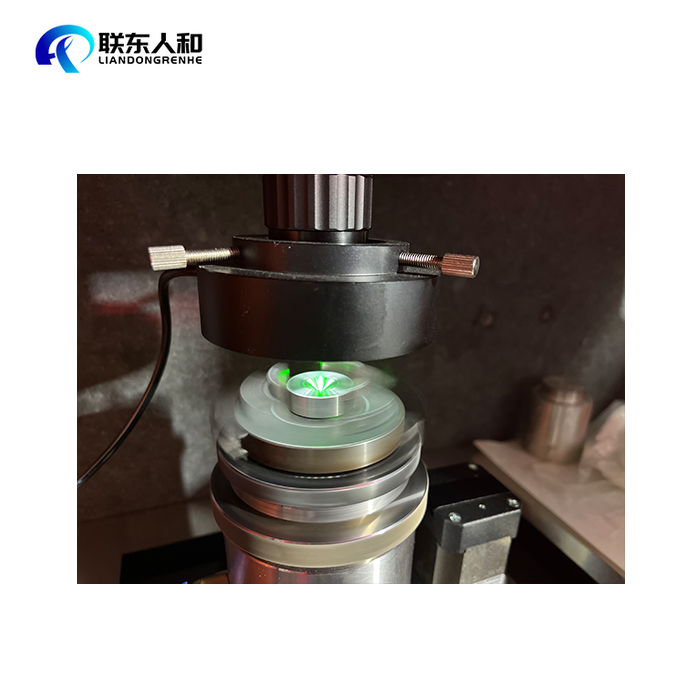

成果展示
产品参数
型号Model | LCWG -S5 -532 - Z3 |
激光功率laser power | 5W |
激光频率Laser frequency | 100—5K |
光斑直径Spot diameter | 6μm |
冷却方式Cooling mode | 水冷 Water cooling |
电力要求Power demand | AC220V/50Hz |
设备功率Equipment power | 600W |
整机重量Whole machine weight | 600KG |
激光波长Wavelength | 532nm |
定位观测系统 Positioning Observation System | 激光同路成像显微镜 |
环境要求 Environmental requirements | 无振动，无干扰源，温度25℃±5℃，湿度<70% |
转台类型 Turntable type | 精密空气悬浮转台，转速连续无级可调 |
装卡方式 Card loading mode | 精密原装进口三爪卡盘或超精密固定口径锁环卡盘（金刚线模具专用） |
尺寸 Size |
|
排尘功耗 Dust removal power consumption | 550W |
